回转窑气体燃烧器

概述：

SR型气体燃烧器是专为在回转窑上燃烧单一或多种气体燃料而开发设计的。该燃烧器既保证了四风道燃烧器的优点和特性，又增强了燃料的适应性，解决了用户使用单一燃料不能满足生产需求的问题。该燃烧器既适用单一气体燃料，也适用两种不同热值的气体燃料分别从燃烧器两个不同的通道送入窑内后混合燃烧。目前已应用于化工、冶金行业的球团、石灰回转窑上，深受用户好评。

原理

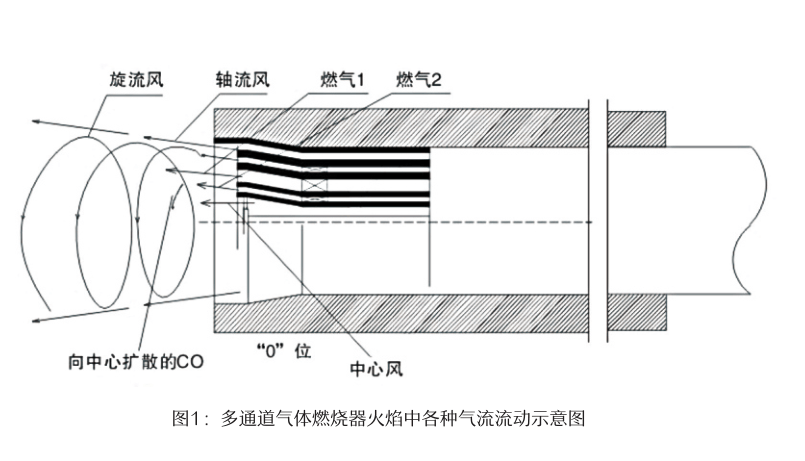

如后附图1示，气体燃料从燃气管按一定的扩散角旋流向外喷出，由外邻的旋流风传给相当高的动量和动量矩，以高速度螺旋前进，并继续径向扩散，与高速射出的轴流风束相遇。轴流风速的插入进一步增强了气体燃料与空气的混合(包括周围的二次风)并可调节火焰的发散程度，能按需要调节火焰的长短、粗细，达到需要的火焰形状。中心风是促使中心部分的少量气体燃烧及CO燃烧.使燃烧更为充分，并起稳流的作用。由于这种燃烧机理和旋流风、轴流风具有的高速度，燃烧是非常迅速和完全的。

结构简介：

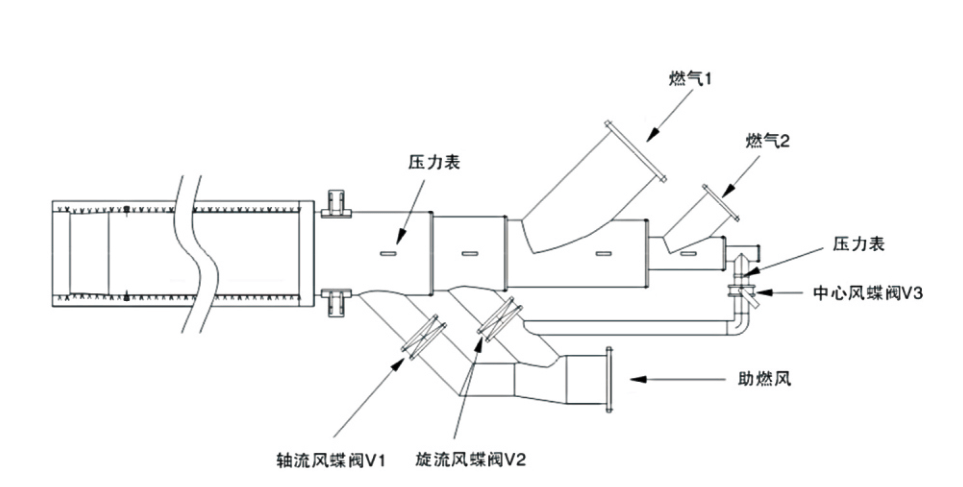

下图为普通型气体燃烧器结构示意图

它是由管路、喷嘴、蝶阀、压力测量仪表和保护层等构成;

管路:由外到内分为轴流风道、旋流风道、气体通道1、气体通道2和中心风道。

喷嘴:由特殊材料加工，是保证火焰形状及寿命的关键部件之一。

蝶阀:用于调节风量。本燃烧器上装有3个手动蝶阀，分别用于调节中心风、旋流风和轴流风的流量。

压力测量仪表:间接显示燃烧器内各风口喷出速度和燃气的压力。

保护层:即耐火烧注层，由用户自行负责浇注。
