SR4系列四风道煤粉燃烧器

产品概述：

SR4系列四风道煤粉燃烧器是结合国内目前水泥窑煤质特性及国外先进燃烧器的燃烧技术基础,根据我公司多年的燃烧器设计经验及国内窑型工艺特点，运用大型计算机模拟仿真技术，经过冷热态模拟仿真试验的不断优化与改进而设计研制出的新系列大推力节能型产品。可广泛适用于建材、冶金、化工行业各类型回转窑，总体性能达到了国际先进水平。

结构及工作原理

1、外形结构及各部件名称

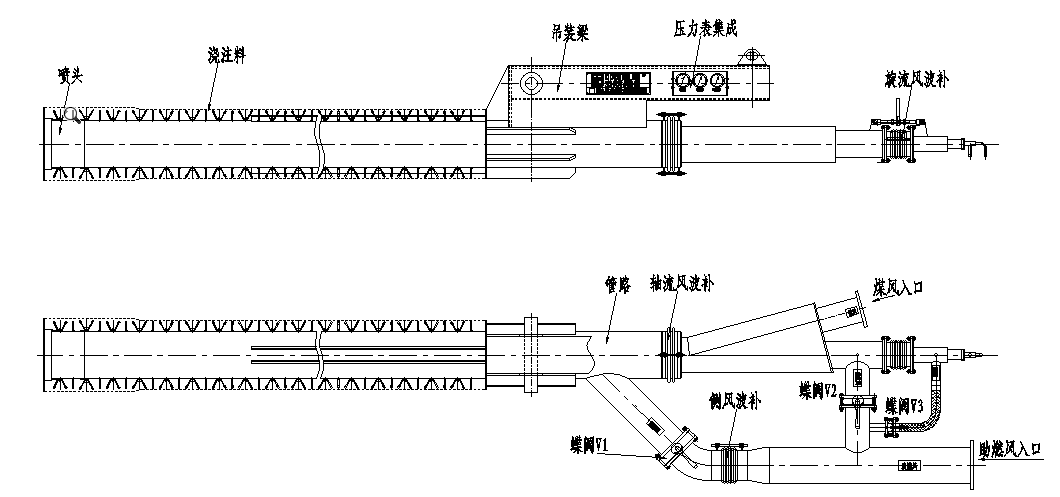

图1 燃烧器外形结构及各部件名称

燃烧器主要由管路、喷头、金属波纹补偿器、蝶阀、压力测量仪表和浇注料等构成。

管路：由外到内分别为轴流风通道、煤风通道、旋流风通道、中心风通道。

喷头：由特殊材料加工，旋流风的喷出口截面积可调，从而调节各道风的喷出速度，整套喷头是保证火焰形状的关键部件。

旋流风波纹补偿器：是联接旋流风内外管路、密封和调节火焰形状的主要部件。

蝶阀：用于调节风量。

压力测量仪表：间接显示燃烧器内风口喷出速度。

浇注料：即耐火浇注层，由用户自行浇注。

2、头部结构及工作原理

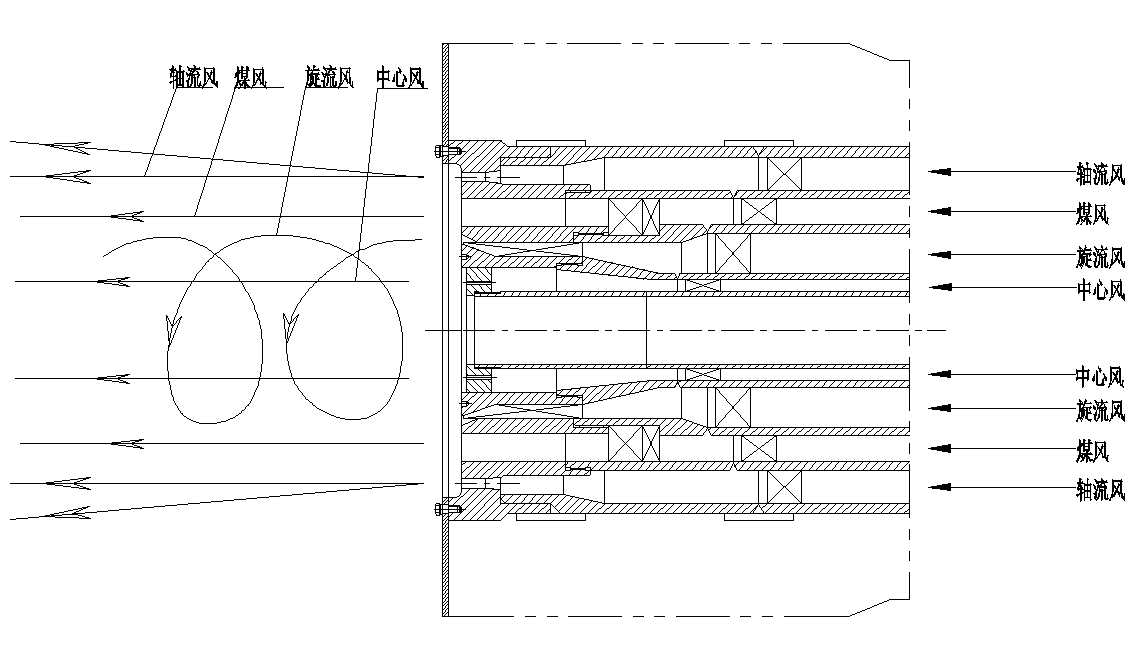

 图2 四通道煤粉燃烧器各出口流场示意图

如图2所示，煤粉由气流携带从煤风管道向外喷出，由助燃风传给相当高的动量和动量矩，内侧的旋流风与喷出的煤粉气流混合以高速度螺旋前进，与高速射出的轴流风束相遇。轴流风束的插入进一步增强了煤、风的混合（包括周围的二次风），并可调节火焰的发散程度，能按需要调节火焰的长短、粗细，达到需要的火焰形状。由于这种燃烧机理和旋流风、轴流风具有的高速度，燃烧是非常迅速和完全的。
